Säulen Punktschweißmaschine PBP 136 mit Steuerung PX1600, Leistung 35 kVA bei 50%, 400V -Ohne Arme-

4.493,44 € / VE=1 Stück
Inkl. 19% MwSt., zzgl. Versand

Artikelnummer: 1980438
EAN: 4054539006459



ODER

Schreiben Sie die erste Kundenmeinung

Säulen Punktschweißmaschine PBP 136 mit Steuerung PX1600, Leistung 35 kVA bei 50%, 400V -Ohne Arme-
Säulenpunktschweißmaschine PBP 136 mit Steuerung PX1500 plus, Leistung 35 kVA bei 50%, 400V, - Ohne Arme -, VE = 1 Stück

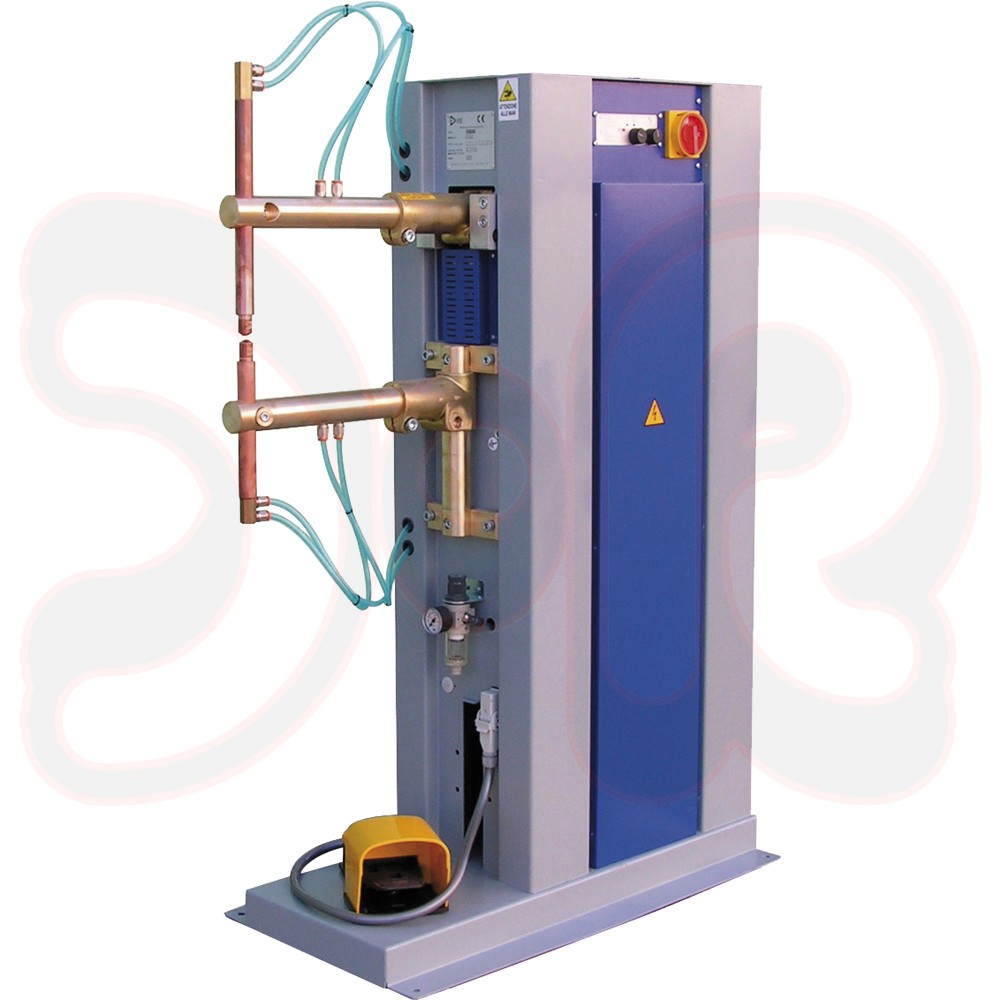

Säulenpunktschweißmaschine mit Schwingarm und elektropneumatischer Pedalsteuerung.

  • Starke mechanische Struktur, ausgelegt für den industriellen Einsatz
  • Transformator, Arme, Elektrodenträger und Elektroden sind wassergekühlt
  • für die gerade oder geneigte Montage des Elektrodenträgers vorgerüstete Arme
  • unterer Arm ist höhenregulierbar
  • oberer Arm ist tiefenregulierbar
  • mit SCR-Synchronsteuerung
  • ausgestattet mit Sicherheitsthermostaten


Schweißsteuerung PX 1500 plus:

  • synchrone Schweißsteuerung mit Mikroprozessor
  • digitale Anzeige mit zweistelligem Display
  • Zeitenregulierung in Perioden oder Halbperioden bei:

    • Ansetzzeit
    • Stromanstiegszeit
    • Schweißzeit
    • Nachhaltezeit
    • Pausenzeit bei der automatischen Zyklenwiederholung

  • Doppelte Regulierung des abrufbaren Schweißstroms
  • Schweißstromdrosselung
  • Schweißzeitwiederholung mit Impulsen
  • automatische Kompensation beim Schweißen von schmutzigen oder oxidierten Blechen
  • Steuerung von 2 Magnetventilen
  • Die Steuerung liefert Signale am Zyklusende, Schweißende
  • Externe Voreinstellung "schweißt - schweißt nicht"


(Die Steuerung ist optional auch mit Programmspeicher mit 9+9 Programmen lieferbar. Damit haben Sie die Möglichkeit Ihre individuellen Einstellungen zu speichern)




Technische Daten:

Nennleistung bei 50% ED35 kVA
Kurzschlußstrom15,0 kA
Schweißstrom12,0 kA
Elektrodendruck (bei 6 bar)250 daN
Sekundär-Dauerstrom5,0 kA
Sekundärspannung4,9 V
Primärspannung400 V
Nennfrequenz50/60 Hz
Sicherung63 A
Luftbedarf3,3 Mc/1000 spots
Wasserbedarf4 l/min
Luftdruck6 bar
Armabstand e220 - 350 mm
Armausladung l400 - 800 mm, je nach Armpaar
Ø der Elektrodenarme 45 mm
Ø der Elektrodenhalter25 mm
Ø der Elektroden18 mm
Elektrodenhub6 - 50 mm
Abmessung1020 x 300 x 1270 mm
Gewicht130 kg


Übersicht der möglichen Blechdicken:

Anhand des Diagramms erkennen Sie, bei welcher Leistung des Gerätes und Länge der Armpaare, welche Blechdicken max. gepunktet werden können.




Lieferumfang:
  • Punktschweißmaschine anschlußfertig (inkl. Netzleitung 4m, ohne Stecker)
  • ohne Arme (die passenden Arme in verschiedenen Längen finden Sie in unserem Shop)
  • ohne Wasserkühler (die verschiedenen Kühlaggregate finden Sie in unserem Shop)

  • Länge
    1020 mm
  • Breite
    300 mm
  • Höhe
    1270 mm
  • Gewicht
    130 kg
  • Armausladung l
    je nach Armpaar 400 - 800 mm
  • Armabstand e
    220 - 350 mm
  • Elektrodenhub
    6 - 50 mm
  • Luftbedarf
    3,3 Mc/1000 spots
  • Wasserbedarf
    4 l/min
  • Durchmesser der Elektrodenarme
    45 mm
  • Durchmesser der Elektrodenhalter
    25 mm
  • Durchmesser der Elektroden
    18 mm

  • Schweißstrom
    12 kA
  • Kurzschlußstrom
    15 kA
  • Sekundär-Dauerstrom
    5 kA
  • Elektrodendruck
    250 dan
  • Nennfrequenz
    50/60 Hz
  • Sicherung
    63 A
  • Nennleistung bei 50% ED
    35 kVA
  • Primärspannung
    400 V
  • Sekundärspannung
    4,9 V
